Двухмембранная газовая камера – новый тип оборудования для хранения биогаза. Его принцип главным образом основан на уникальной структурной конструкции, обеспечивающей хранение газа и баланс давления за счет взаимодействия между внутренней и внешней мембранами.
Газовая камера с двойной мембраной в основном состоит из нижней мембраны, внутренней мембраны, внешней мембраны, шкафа управления постоянным давлением, защитного устройства, вентилятора, интеллектуального цифрового контроллера давления и т. д. Нижняя мембрана в основном используется для базовой герметизации для предотвращения коррозии и утечек, чего не может достичь традиционная инфраструктура; внутренняя мембрана изолирует хранящийся газ от внешней мембраны и регулирует давление газа; внешняя мембрана и внутренняя мембрана образуют камеру регулирования давления, позволяющую поддерживать постоянное давление газа во внутренней мембране и защищающую внутреннюю мембрану; Края внешней мембраны и внутренней мембраны или отверстие ферментационного резервуара соединены как оболочка газовой камеры для защиты внутренней мембраны и поддержания постоянного давления внутри газовой камеры.
Обзор основного принципа
Нижняя мембрана и внешняя мембрана вместе образуют герметичное пространство для хранения газа. Когда запас газа увеличивается, дыхательный клапан выпускает регулирующий воздух для выпуска определенного количества газа. Когда газ, накопленный во внутренней мембране, уменьшается, устройство управления впрыскивает регулирующий воздух, чтобы сбалансировать давление внутри газовой камеры и стабилизировать давление внешней мембраны. Нижние входное и выходное отверстия также служат дренажными отверстиями, а дренажные устройства следует устанавливать в нижней части трубопровода.
Механизм баланса давления
Газовая камера с двойной мембраной обеспечивает баланс давления за счет регулирования объема впрыска воздуха в герметичное пространство, образованное внутренней и внешней мембранами. Между внутренней мембраной и нижней мембраной образуется регулируемое газонепроницаемое пространство-, которое используется для хранения биогаза. Внешняя мембрана и внутренняя мембрана обеспечивают постоянное давление хранения посредством воздуходувки. Когда объем газа во внутренней мембране уменьшается, наружная мембрана получает воздух через нагнетатель для поддержания расчетного давления газа во внутренней мембране; когда объем газа увеличивается, внутренняя мембрана нормально расширяется, а избыток воздуха во внешней мембране выпускается через предохранительный клапан, чтобы поддерживать давление газа на требуемом расчетном уровне.
Таблица параметров двухмембранного резервуара для хранения газа
|
Параметр Элемент |
Технические характеристики |
Единица |
|
Объем бензобака |
1.2 – 10000 |
m³ |
|
Рабочее давление |
Меньше или равно 3000 |
Па |
|
Максимальное давление биогаза |
50 мбар (500 мм вод. ст.) |
- |
|
Предел прочности мембранного материала |
Больше или равно 4000 |
Н/5 см |
|
Скорость проницаемости |
Меньше или равно 900 |
см³/м²·24 ч при -0,1 МПа |
|
Ширина сварного шва |
Больше или равно 70 |
мм |
|
Поверхностное сопротивление |
Меньше или равно 10 |
Ω |
|
Температура рабочей среды |
от -30 до +70 |
степень |
|
Устойчивость к ветру |
Больше или равно 190 |
км/ч (выше силы 16) |
|
Класс огнестойкости |
Уровень B1 (огнестойкий) |
- |
|
Мембранный материал |
Высокопрочная-полиэфирная ткань с покрытием ПВХ/ПВДФ |
- |
Применение двух-мембранных резервуаров для хранения газа
1. Биогазовые проекты и переработка отходов животноводства и птицеводства.
Это наиболее типичный сценарий применения двухмембранного резервуара для хранения газа. Навоз и другие отходы, образующиеся на свинофермах, животноводческих фермах и т. д., подвергаются анаэробной ферментации с получением биогаза. Резервуар для хранения газа с двойной-мембраной используется для хранения биогаза, который можно использовать для выработки электроэнергии, отопления или сжигания в котлах, обеспечивая переработку ресурсов. Например:
Свиноферма преобразует биогаз, полученный из навоза, в электроэнергию для самообеспечения,-тем самым снижая затраты на электроэнергию.
В проекте использования ресурсов помета скота и птицы в качестве основного оборудования для хранения широко используется двойной-мембранный резервуар для хранения газа.
2. Промышленные сточные воды и очистные сооружения.
В таких отраслях, как производство бумаги, пищевой и химической промышленности, при очистке сточных вод образуется большое количество биогаза. Резервуар для хранения газа с двойной-мембраной может эффективно собирать и хранить эти газы, которые затем можно использовать для последующей рекуперации тепловой энергии или выработки электроэнергии.
На станциях очистки сточных вод его также можно использовать для балансировки давления и буферизации газа в системе аэрации.
3. Возобновляемая энергия и хранение водородной энергии.
С развитием экологически чистой энергетики резервуар для хранения газа с двойной-мембраной также используется для хранения газа в развивающихся энергетических системах:
Хранение водорода, полученного путем электролиза воды с помощью солнечной или ветровой энергии, для обеспечения планирования энергопотребления в разные периоды времени.
Являясь временным хранилищем в системе сглаживания пиков природного газа, он регулирует колебания спроса и предложения.
Характеристики двух-мембранного резервуара для хранения газа
Он изготовлен из гибких мембранных материалов и имеет внутреннюю, внешнюю и нижнюю мембранную структуру. Это устраняет необходимость в традиционных стальных-бетонных или водо-герметизирующих конструкциях, позволяя хранить газ в сухом грунте. Он стал свидетелем быстрого развития в области защиты окружающей среды и использования ресурсов.
Низкая стоимость и небольшая занимаемая площадь:Нет необходимости в раскопках или сложном гражданском строительстве. Его можно построить непосредственно на земле, при этом требования к фундаменту низкие, а затраты снижаются.
Быстрая установка:Изготавливается на заводе и собирается на-площадке всего за несколько дней. Срок строительства короткий.
Сильная коррозионная стойкость:Как внутренняя, так и внешняя мембраны изготовлены из специализированных ПВХ/ПВДФ или фтор-содержащих композитных мембранных материалов, устойчивых к коррозии CH₄, H₂S и ультрафиолетовым лучам, без необходимости дополнительной анти-коррозионной обработки.
Стабильное давление:Давление внешней мембраны регулируется с помощью воздуходувки для достижения постоянного давления на выходе биогаза (обычно 3000 Па), обеспечивая стабильную работу последующего оборудования для выработки электроэнергии или сжигания.
Полное использование объема:Внутренняя мембрана расширяется и сжимается вместе с объемом хранения газа, устраняя «мертвые зоны». Биогаз может быть полностью выброшен, при этом коэффициент использования приближается к 100%.
Сильная адаптация к окружающей среде:Широкий температурный диапазон (от -40 градусов до +70 градусов), устойчив к ветру, снегу и землетрясениям, не склонен к замерзанию, не требует подогрева или антифриза.

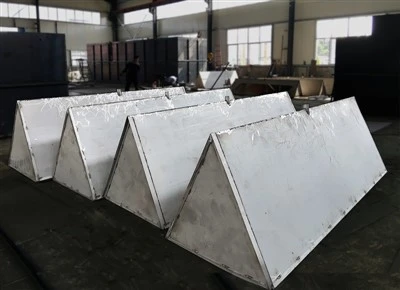

горячая этикетка : Газгольдер с двойной мембраной, Китайские производители и поставщики газгольдеров с двойной мембраной, завод, Трёхфазный сепаратор из нержавеющей стали 304, Биогазовый водозащитный резервуар, Газодержатель с двойной мембраной, IC анаэробный резервуар, IC анаэробный распределитель воды, Трёхфазный разделитель PP
